亚洲第一国产天堂,国产黄网一区二区

燒結(jié)釹鐵硼

釹鐵硼磁鋼是當(dāng)前可商業(yè)化大批量生產(chǎn)的永磁材料也被稱為釹磁, 是由釹、鐵、硼、形成的四方晶系晶體，是一種能量密度很高的儲能器，可以高效地實現(xiàn)能量和信息的相互轉(zhuǎn)換而本身能量并不消耗。超高能密度的釹鐵硼永磁材料促進(jìn)科學(xué)技術(shù)與信息產(chǎn)業(yè)向集成化、薄型化、超小型化、輕量化、智能化發(fā)展。釹鐵硼磁鋼是目前常使用的稀土永磁材料。

燒結(jié)釹鐵硼磁性能參數(shù)表

熱退磁狀態(tài) L/D=0.7 的永磁圓柱樣品（直徑為D，取向高度為L），飽和磁化后，在開路狀態(tài)下，從室溫加熱到某一恒定溫度保濕 2h，然后冷卻到室溫，其開路磁通不可逆磁通損 ≤ 5% 的最高保濕溫度。

牌號 Grade	剩磁 (Br)KGs	矯頑力 (Hcb)KOe	內(nèi)稟矯頑力 (Hcj)KOe	最大磁能積 (BH)maxMGOe	Hk/Hcj	最高工作溫度(T)℃
N33	11.4~11.8	≥10.5	≥12	31~35	≥95	80℃
N35	11.8-12.3	≥11	≥12	33~37	≥95	80℃
N38	12.3~12.7	≥11.2	≥12	36~40	≥95	80℃
N40	12.7~12.9	≥11.4	≥12	38~42	≥95	80℃
N42	12.9~13.3	≥11.5	≥12	40~44	≥95	80℃
N45	13.3~13.7	≥11.6	≥12	43~47	≥95	80℃
N48	13.7~14.0	≥11.6	≥12	45~49	≥95	80℃
N50	13.9~14.2	≥11.4	≥12	48~52	≥95	80℃
N52	14.2~14.5	≥10.2	≥11	49~53	≥95	80℃
N54	14.4 14.8	≥10.2	≥11	50~54	≥95	80℃
35M	11.8~12.3	≥10.9	≥14	33~36	≥95	100℃
38M	12.3-12.6	≥11.5	≥14	36~40	≥95	100℃
40M	12.6~12.9	≥11.8	≥14	38~42	≥95	100℃
42M	12.9 13.3	≥12.0	≥14	40~44	≥95	100℃
45M	13.3~13.7	≥12.5	≥14	43~46	≥95	100℃
48M	13.6~14.0	≥12.9	≥14	45~49	≥95	100℃
50M	13.9~14.2	≥13	≥ 14	47~51	≥95	100℃
52M	14.2~14.6	≥12.5	≥13	49~53	≥95	100℃
35H	11.8~12.3	≥11	≥17	33~37	≥95	100℃
38H	12.3~12.6	≥11.4	≥17	36~40	≥95	120℃
40H	12.6~12.9	≥11.7	≥17	38 ~42	≥95	120℃
42H	12.9~13.3	≥12.0	≥17	40 ~44	≥95	120℃
45H	13.3~13.7	≥12.5	≥17	43~47	≥95	120℃
48H	13.7~13.9	≥12.8	≥16	45 ~49	≥95	120℃
50H	13.9~14.2	≥12.9	≥16	47~51	≥95	120℃
52H	14.2~14.5	≥12.8	≥16	48 ~53	≥95	120℃
33SH	11.4~11.9	≥10.5	≥20	31~35	≥92	150℃
35SH	11.8-12.3	≥11.2	≥20	33~37.5	≥92	150℃
38SH	12.3~12.6	≥11.3	≥20	36.5~40	≥92	150℃
40SH	12.6~12.9	≥11.8	≥20	38~41	≥92	150℃
42SH	12.9~13.3	≥12.4	≥20	40~44	≥92	150℃
45SH	13.3~13.7	≥12.5	≥20	43~46	≥92	150℃
48SH	13.7~14.0	≥12.8	≥20	45~49	≥92	150℃
50SH	13.9~14.2	≥12.9	≥20	47~51	≥92	150℃
52SH	14.2~14.5	≥12.8	≥19	48~53	≥92	150℃
30UH	10.8~11.4	≥9.5	≥25	28~32	≥90	180℃
33UH	11.4~11.8	≥10.3	≥25	31~34	≥90	180℃
35UH	11.8~12.3	≥10.6	≥25	33~37	≥90	180℃
38UH	12.3~12.6	≥11.1	≥25	36~39	≥90	180℃
40UH	12.6~12.9	≥11.5	≥25	38~41	≥90	180℃
42UH	12.9~13.3	≥11.8	≥25	40~43	≥90	180℃
45UH	13.3~13.7	≥12.2	≥24	43~46	≥90	180℃
48UH	13.7~14.2	≥12.5	≥24	45~49	≥90	180℃
50UH	13.9~14.3	≥12.8	≥24	47~51	≥90	180℃
52UH	14.2~14.5	≥13.1	≥24	48~53	≥90	180℃
30EH	11.0~11.4	≥9.5	≥30	28~31	≥90	200℃
33EH	11.4~11.8	≥10.3	≥30	31~34	≥90	200℃
35EH	11.8~12.2	≥11.1	≥30	33~36	≥90	200℃
38EH	12.2~12.5	≥11.6	≥30	35~39	≥90	200℃
40EH	12.5~12.8	≥11.9	≥30	37~41	≥90	200℃
42EH	12.8~13.1	≥12.2	≥29	39~43	≥90	200℃
28TH	10.5~10.8	≥9.5	≥35	26~29	≥90	230℃
30TH	10.8~11.4	≥10.1	≥35	28~31	≥90	230℃
33TH	11.4~11.8	≥10.2	≥35	31~34	≥90	230℃
35TH	11.8~12.2	≥10.6	≥35	33~36	≥90	230℃
38TH	12.2~12.5	≥11.6	≥33	35~39	≥90	230℃

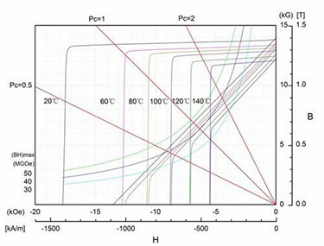

物理參數(shù)與鍍層

燒結(jié)釹鐵硼材料物理性能

居里溫度

310～380 ℃

回復(fù)磁導(dǎo)率

1.02～1.05

剩磁溫度系數(shù)

-0.09～-0.13 %/℃

內(nèi)稟矯頑力溫度系數(shù)

-0.4～-0.7 %/℃

密度

7.50～7.70 g/cm3

維氏硬度

550～700

抗彎強度

-0.09～-0.13 MPa

抗拉強度

≥80 MPa

抗壓強度

800 ~1050 MPa

電阻率

150 μΩ·cm

熱傳導(dǎo)率

8～10 W/(M·℃)

熱膨脹系數(shù) 平行于方向

5 10-6/K

熱膨脹系數(shù) 垂直于方向

-1.5 10-6/K

楊氏模量

150～200 GPa

比熱

3.0 ~ 4.6 J/(g·k)

失重（低失重產(chǎn)品）

≤2 mg/c㎡

表面處理物理性能及使用環(huán)境

種類	表面顏色	物理性能	使用環(huán)境	涂層厚度
電鍍鋅	藍(lán)白色、黑色、彩虹色等	表面致密、穩(wěn)穩(wěn)定、均勻	具有較高的防腐能力	6um≤∮≤12
電鍍鎳銅鎳	銀白色、黑色	鍍層具有金屬光澤、色澤均勻、表面清潔	適用于較為苛刻的環(huán)境中	15μm≤∮≤30pm
磷化	淺灰色	厚度均勻	輕微防銹
環(huán)氧	黑色、灰色、有一定光澤	涂層均勻,絕緣	適用于較為苛刻的環(huán)境中	≥15μm
派瑞林鍍膜	透明	厚度均勻、致密無針孔,絕緣	適用于極為苛刻的環(huán)境	0.1μm≤∮≤100pm
鎳+銅+環(huán)氧	黑色	涂層均勻,絕緣,穩(wěn)定	適用于極為苛刻的環(huán)境中耐鹽霧>300hr	10-30μm
鋁+環(huán)氧	黑色	涂層均勻,絕緣,穩(wěn)定	適用于極為苛刻的環(huán)境中耐鹽霧>650hr 適用于新能源騎車汽車產(chǎn)品	15-35μm
