釹鐵硼材料有兩個(gè)顯著特征，一是在外磁場(chǎng)作用下能被強(qiáng)烈磁化，另一個(gè)是磁滯，即撤走外磁場(chǎng)后硬磁材料仍保留磁化狀態(tài)。那么如何使已經(jīng)被充磁到技術(shù)飽和狀態(tài)的磁體失去磁性？今天我們就來(lái)了解一下退磁的原理和方法。退磁（demagnetization）又稱磁清洗（magnetic cleaning）、消磁等，就是指磁體恢復(fù)到磁中性狀態(tài)的過程，也可稱為磁中性化。在工業(yè)處理中，退磁的方法有三種：
1、靜態(tài)退磁
加一個(gè)與磁體原磁化方向相反的磁場(chǎng)，這個(gè)反磁場(chǎng)的強(qiáng)度應(yīng)保證當(dāng)它撤去后，恰使磁性體的磁感應(yīng)強(qiáng)度變?yōu)榱?。由此所得到的磁中性狀態(tài)稱為靜態(tài)磁中性狀態(tài)。

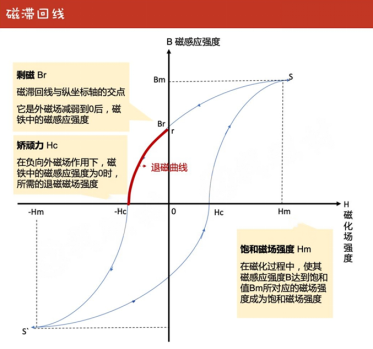

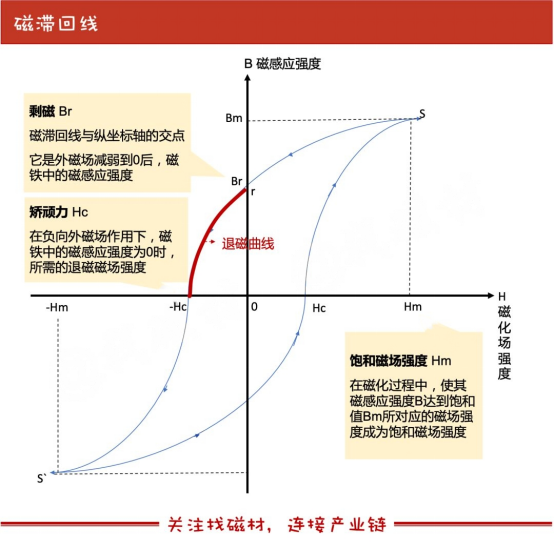

在磁滯回曲線中，第二象限紅色線段代表退磁曲線，即磁體被施加一個(gè)與充磁方向相反的磁場(chǎng)時(shí)，它的磁感應(yīng)強(qiáng)度隨著反向磁化場(chǎng)強(qiáng)度的增大而下降，當(dāng)這個(gè)反向磁化場(chǎng)強(qiáng)度達(dá)到-Hc時(shí)，磁體的磁感應(yīng)強(qiáng)度降為0，這時(shí)磁體不再具有磁性。

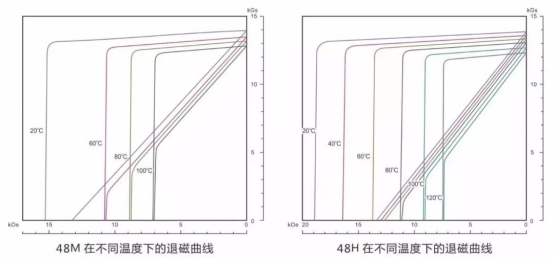

磁滯回線是在室溫狀態(tài)下測(cè)得的，當(dāng)磁體在不同的工作溫度下退磁曲線并不相同，如下圖。 因此不同溫度狀態(tài)下進(jìn)行退磁所施加的反向磁場(chǎng)強(qiáng)度是不同的。
（圖片來(lái)源于網(wǎng)絡(luò)）
2、動(dòng)態(tài)退磁
將足夠強(qiáng)的交變磁場(chǎng)作用于磁性體，然后逐漸減小交變磁場(chǎng)的振幅到0。由此得到的磁中性狀態(tài)稱為動(dòng)態(tài)磁中性狀態(tài)。
該方法的原理是將工件置于交變磁場(chǎng)中，利用磁滯回線遞減進(jìn)行退磁。隨著交變磁場(chǎng)的幅值逐漸衰減，磁滯回線的軌跡也越來(lái)越小。當(dāng)磁場(chǎng)逐漸衰減到零時(shí)，會(huì)使工件中殘留的剩磁接近于零，退磁原理如下圖所示。由此可以看出，退磁時(shí)電流與磁場(chǎng)的方向和大小的變化，必須換向和衰減同時(shí)進(jìn)行。
（1）交流電退磁
交流電磁化過的工件用交流電退磁，可采用通過法或衰減法。
A 通過法

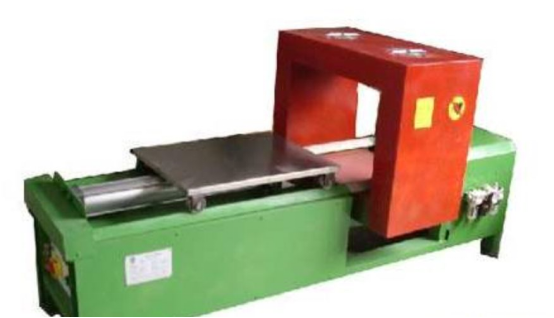

對(duì)于中小型工件的批量退磁，最好把工件放在裝有軌道和拖板的退磁機(jī)上退磁，退磁時(shí)，將工件放在拖板上置于線圈前30cm處，線圈通電時(shí)，將工件沿著軌道緩慢地從線圈中通過并遠(yuǎn)離線圈至少1m以外處斷電。對(duì)于不能放在退磁機(jī)上退磁的重型或大型工件，也可以將線圈套在工件上，通電時(shí)緩慢地將線圈通過并遠(yuǎn)離工件，至少1m以外處斷電。
（退磁機(jī)，圖片來(lái)源于網(wǎng)絡(luò)）
B 衰減法
由于交流電的方向不斷的換向，故可用自動(dòng)衰減退磁器或調(diào)壓器逐漸降低電流為零進(jìn)行退磁，將工件放在線圈內(nèi)、夾在探傷機(jī)的兩磁化夾頭之間、或用支桿觸頭接觸工件后將電流遞減到零進(jìn)行退磁。

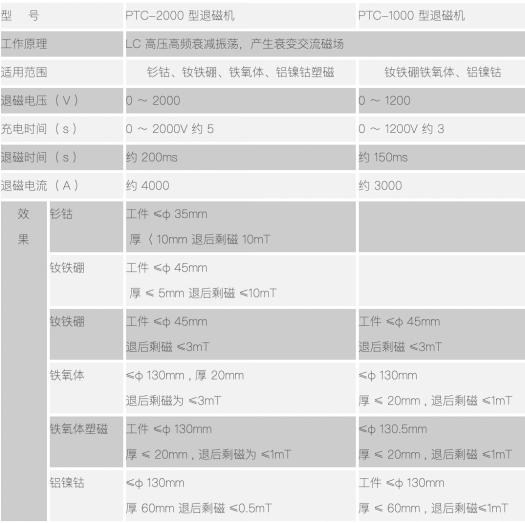

下圖為懂磁帝在網(wǎng)上找到的某退磁機(jī)的退磁效果，可以看到經(jīng)退磁后磁體還是會(huì)有一定的剩磁殘留的。退磁機(jī)的價(jià)格主要與儲(chǔ)能電容器的容量，充電電壓（退磁機(jī)能量）有關(guān)，選購(gòu)?fù)舜艡C(jī)時(shí)，應(yīng)該主要考慮退磁產(chǎn)品的牌號(hào)或內(nèi)稟矯頑力和退磁樣品的尺寸大小等因素。
（某磁材專用退磁機(jī)性能，圖片來(lái)源于網(wǎng)絡(luò)）
（2）直流電退磁

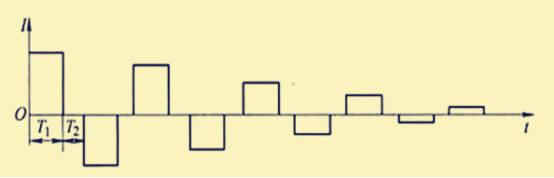

通過不斷改變直流電的方向，同時(shí)使通過工件的電流遞減到零進(jìn)行退磁。直流電退磁電流波形如下圖所示，圖中T1為電流導(dǎo)通時(shí)間間隔，T2為電流斷電時(shí)間間隔，要保證在斷電時(shí)電流換向。電流的衰減次數(shù)應(yīng)盡可能多(一般要求30次以上)，每次衰減的電流幅度應(yīng)盡可能小，如果衰減的幅度太大，則達(dá)不到退磁的目的。
3、熱致退磁
熱致退磁是將磁性體加熱到居里溫度以上，然后在無(wú)外磁場(chǎng)作用的情況下進(jìn)行冷卻退磁。燒結(jié)釹鐵硼采用熱退磁的方式可在350℃以上的高溫下烘烤30分鐘到1小時(shí)左右。
在工作溫度內(nèi)，溫度升高磁體磁力會(huì)下降，但是冷卻后磁力大部分會(huì)恢復(fù)。如果溫度達(dá)到居里溫度，磁體內(nèi)部分子劇烈運(yùn)動(dòng)并出現(xiàn)退磁的情況，這種退磁是不可逆的。
以上三種方式無(wú)論用哪一種對(duì)磁體進(jìn)行退磁處理，都會(huì)使磁體內(nèi)部結(jié)構(gòu)發(fā)生永久性改變，退磁后再對(duì)磁體進(jìn)行充磁，磁性能是無(wú)法恢復(fù)到之前的水平的。
